Hé! Schneider HMI beszállítójaként rengeteg kérdést kaptam a navigációs gombok létrehozásáról a Schneider HMI -n. Ez egy általános feladat, de a helyes megszerzése óriási különbséget okozhat a felhasználóban - a HMI -beállítás barátságos. Ebben a blogbejegyzésben lebontom a lépéseket, hogy létrehozzák ezeket a fantasztikus navigációs gombokat.

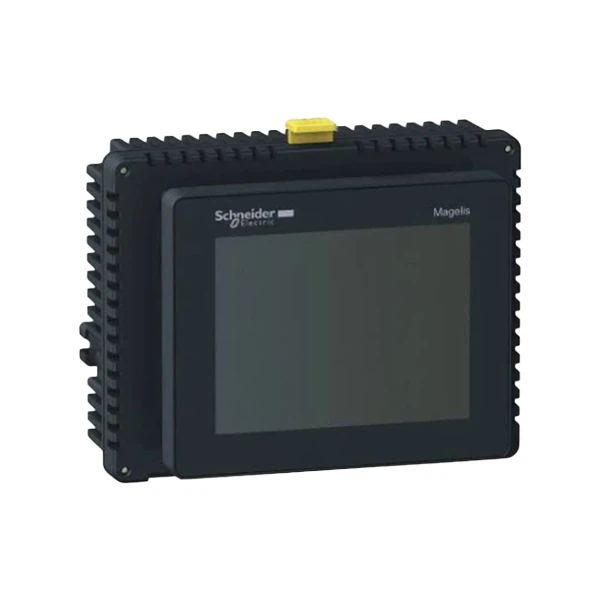

Először beszéljünk egy kicsit a Schneider HMIS -ről. A legmagasabb az iparágban, magas színvonalú teljesítményt és sokféle modellt kínálnak. Például ott van aHMIDT752 Schneider Electric- Ennek a modellnek nagyszerű kijelzője van, és meglehetősen megbízható a különféle ipari alkalmazásokhoz. Aztán megvan aHMISTU855 Schneider Electric Touch Panel, amelyhez egy szép érintőképernyő és a fejlett funkciók tartoznak. És ne felejtsd el aSchneider Electric HMI GTO2300, a magas végű képességeiről ismert.
A munkaterület előkészítése
Mielőtt elkezdené a navigációs gombok létrehozását, be kell állítania a fejlesztési környezetét. Először győződjön meg arról, hogy a megfelelő szoftver telepítve van -e a számítógépére. A Schneider általában olyan szoftvert biztosít, mint a Vijeo Designer vagy a Vijeo Excel a HMIS programozására. Ezeknek a szoftvercsomagoknak a gomb létrehozásához és más HMI fejlesztési feladatokhoz szükséges összes eszközhöz tartoznak.
Miután telepítette a szoftvert, csatlakoztassa a Schneider HMI -t a számítógépéhez. Ezt a modelltől függően Ethernet vagy soros csatlakozás útján is megteheti. A kapcsolat létrehozása után nyissa meg a szoftvert és hozzon létre egy új projektet. A projekt beállításában válassza ki a megfelelő HMI modellt, amellyel dolgozik. Ez elengedhetetlen, mivel a különböző modellek különböző képernyőméretekkel, felbontásokkal és bemeneti/kimeneti képességekkel rendelkezhetnek.
A navigációs gombok alapjainak megértése
A HMI navigációs gombjait a különböző képernyők, a hozzáférési funkciók vagy a műveletek végrehajtására használják. Gondoljon rájuk, mint az okostelefonján lévő gombok, amelyeket az alkalmazások megnyitásához vagy a különböző nézetek közötti váltáshoz használ. Ipari környezetben ezek a gombok felhasználhatók a gépek szabályozására, a folyamatok megfigyelésére vagy a különböző működési módok elérésére.
Különböző típusú navigációs gombok vannak. A leggyakoribb a nyomógombok, a kapcsológombok és a menügombok. A nyomógombok egy -egy akciófeladatokhoz használják, például egy folyamat elindításához vagy a gép leállításához. A kapcsológombok felhasználhatók valami be- vagy kikapcsolásához, például egy szivattyút vagy egy fényt. A menügombok a HMI interfészen belüli különböző képernyők vagy al -menük eléréséhez használják.
Navigációs gomb létrehozása
Most menjünk be a navigációs gomb létrehozásának szemcséjébe. A szoftverben keresse meg a képernyőt, ahol hozzáadja a gombot. A legtöbb Schneider HMI programozási szoftver tartalmaz egy eszköztárat, ahol megtalálhatja a gomb eszközt. Kattintson a gomb eszközre, majd kattintson a képernyőre, ahol el akarja helyezni a gombot.
Miután a gombot a képernyőre helyezte, testreszabhatja annak megjelenését. Megváltoztathatja a gomb méretét, alakját, színét és szövegét. Például, ha azt akarja, hogy a gombja kiemelkedjen, akkor olyan élénk színt választhat, mint a piros vagy a zöld. Hozzáadhat egy ikont is a gombhoz, amely megkönnyítheti a felhasználók számára annak funkciójának megértését.
Ezután meg kell határoznia a gomb műveletét. Itt ragyog a szoftver. A navigációs gombhoz általában beállítja, hogy egy másik képernyőre váltson. A szoftverben gyakran van egy ingatlanablak, ahol meghatározhatja ezt a műveletet. Keressen egy olyan beállítást, mint a "Link a képernyőhöz" vagy a "Navigációs művelet". Válassza ki azt a képernyőt, amelyre a gombot el kívánja vinni.
Változók hozzárendelése (ha szükséges)
Bizonyos esetekben előfordulhat, hogy a navigációs gombokhoz változókat kell hozzárendelnie. A változókat használják az adatok tárolására és továbbítására. Például, ha van egy gombja, amely megváltoztatja a motor sebességét, akkor egy változót kell hozzárendelnie a gombhoz, hogy az kommunikálhasson a motorvezérlő rendszerrel.
A változó hozzárendeléséhez először győződjön meg arról, hogy a változót a szoftver változó listájában határozta meg. Ezt általában a szoftver dedikált szakaszában találják meg. Ezután a gomb tulajdonságainak beállításaiban keressen egy mezőt, ahol hozzárendelheti a változót. Összekapcsolja a változót a gomb megfelelő művelésével, például egy érték megváltoztatása vagy egy esemény kiváltása.
Tesztelés és hibakeresés
Miután létrehozta a navigációs gombokat, elengedhetetlen, hogy alaposan teszteljük őket. A szoftverben általában van egy tesztelési mód, ahol szimulálhatja a HMI működését. Futtassa a szimulációt, és kattintson a gombokra, hogy kiderüljön -e, hogy a várt módon működnek -e.
Ha egy gomb nem működik, ellenőrizze annak beállításait. Győződjön meg arról, hogy a művelet helyesen van meghatározva, és a változó hozzárendelés pontos -e. Időnként a kis hibák, például a rossz képernyő link vagy a helytelen változó referencia miatt a gomb nem működik megfelelően.
A navigációs gomb kialakításának optimalizálása
A navigációs gombok kialakítása nagy hatással lehet a felhasználói élményre. Tartsa a gombokat elég nagynak, hogy könnyen becsapódhassanak vagy kattinthassanak. Kerülje a képernyő túlzsúfoltságát túl sok gombkal, mivel ez zavaróvá teheti a felületet.
Ezenkívül ellenőrizze, hogy a gombok logikusan vannak -e elrendezve. Például, ha van egy sor kapcsolódó gomb, csoportosítsa őket. Használjon következetes stílusokat az összes navigációs gombhoz, hogy a felhasználók gyorsan felismerhessék őket.
A funkcionalitás hozzáadása
Az alapvető navigáción túl további funkciókat adhat hozzá a gombokhoz. Például hozzáadhat hanghatásokat, amikor egy gombot megnyomnak, amely visszajelzést adhat a felhasználó számára. Animációkat is hozzáadhat, például egy gombos színváltó, amikor megnyomja.
Bizonyos helyzetekben érdemes lehet a feltételes logikát hozzáadni a gombokhoz. Például egy gombot csak bizonyos körülmények között láthatóvá teheti, például amikor egy folyamat fut, vagy ha egy meghatározott értéket ér el. Ennek megvalósításához a szoftver szkriptnyelvét használja. A legtöbb Schneider HMI programozási szoftvernek van egy egyszerű szkriptnyelve, amelyet felhasználhat ezen feltételes szabályok létrehozására.
A felhasználói élmény testreszabása
A nagyszerű HMI felület kulcsa az, hogy testreszabja azt a felhasználó igényei szerint. Ha a HMI -t egy gyár üzemeltetői használják, akkor inkább egy egyszerű és egyértelmű felületet részesítenek előnyben. Másrészt, ha a HMI -t a mérnökök használják a mélységfigyeléshez és a vezérléshez, akkor esetleg fejlettebb funkciókra és részletesebb információkra lehet szükségük.
Kérdezze meg a végét - a felhasználókat a követelményeikről. Jó ötlet a felhasználói tesztek elvégzése a fejlesztési folyamat során. Kapjon visszajelzést azoktól az emberektől, akik valójában a HMI -t fogják használni, és változtatásokat végeznek a navigációs gombokban és az általános felületen javaslataik alapján.
Karbantartás és támogatás
Amint a HMI a navigációs gombokkal feláll és fut, rendszeres karbantartást kell végeznie. Ez magában foglalja a szoftver felépítését - a dátumig, a hardver ellenőrzésének ellenőrzését a kopás vagy a sérülés jeleit, valamint a navigációs gombok teljesítményének figyelemmel kísérését.
Schneider HMI beszállítójaként kiváló karbantartási és támogatási szolgáltatásokat kínálunk. Ha bármilyen problémával foglalkozik a navigációs gombokkal vagy általában a HMI -vel, akkor a szakértői csapatunk itt van. Hibaelhárítású támogatást, szoftverfrissítéseket és még a hardver cserét is biztosíthatjuk, ha szükséges.
Csomagolás és kinyújtás
A navigációs gombok létrehozása a Schneider HMI -n egy olyan folyamat, amely magában foglalja egy kis műszaki ismereteket - hogyan, de a megfelelő lépések és eszközök esetén ez határozottan elérhető. Akár profi fejlesztő, akár csak a HMI programozással kezdi el, a bejegyzésben szereplő iránymutatások követése segíthet a felhasználói - barátságos és hatékony navigációs gombok létrehozásában.
Ha érdekli a Schneider HMI -k megvásárlása, vagy további információra van szüksége a navigációs gombok létrehozásáról, arra buzdítom, hogy keresse fel. Azért vagyunk itt, hogy segítsünk Önnek minden HMI -igényében, a termékválasztástól kezdve az eladási támogatásig. Ne habozzon kapcsolatba lépni velünk, ha bármilyen kérdése van, vagy ha készen áll egy új projekt elindítására.
