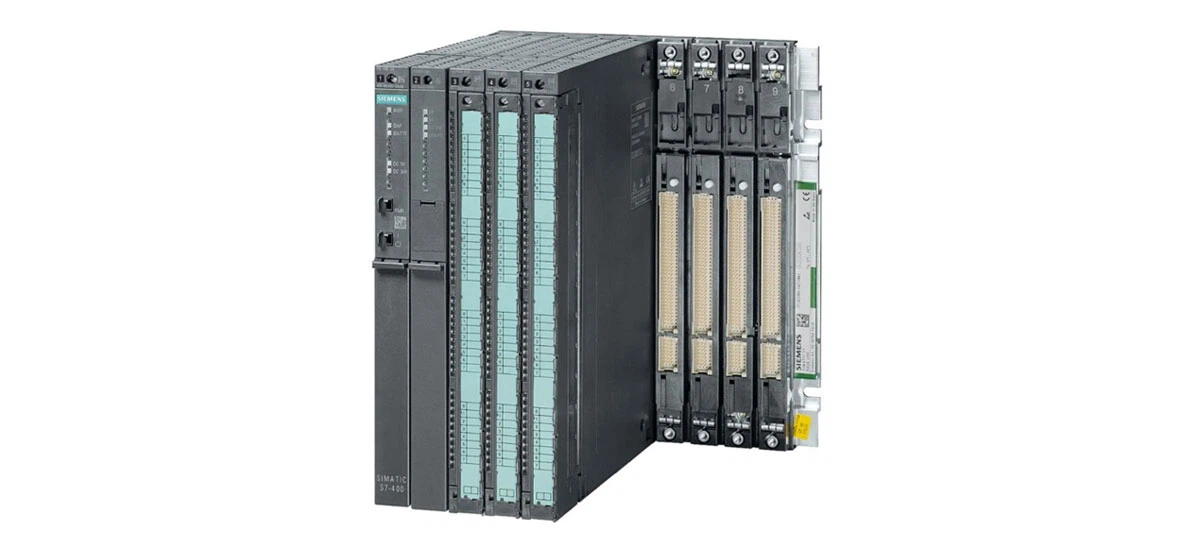

Bevezetés a Siemens S7-400 PLC hálózatba
A Siemens S7{2}}400 PLC-k nagy teljesítményű ipari vezérlőegységek, amelyeket széles körben használnak a gyártásban, az energetikai és az automatizálási rendszerekben. A modern ipari rendszerekben ezek a PLC-k ritkán működnek egyedül,{3}}a robusztus hálózati és kommunikációs protokollokra támaszkodnak az érzékelőkkel, működtetőelemekkel, HMI-kkel (Human-Machine Interfaces) és más vezérlőeszközökkel való kapcsolathoz. Az ipari hálózat a Siemens S7-400 PLC-vel kritikus fontosságú az adatok megosztásához, a feladatok koordinálásához és a teljes gyártósorok zavartalan működésének biztosításához. Akár egy kis gyárban, akár egy nagy ipari komplexumban, a Siemens S7-400 PLC-k hatékony kommunikációs képessége meghatározza az automatizálási rendszer hatékonyságát és megbízhatóságát.
A Siemens S7-400 legfontosabb kommunikációs protokolljai
Profibus Siemens S7-400 PLC-khez
A Profibus az egyik legszélesebb körben használt ipari kommunikációs protokoll, és a Siemens S7{1}}400 PLC-k teljes mértékben támogatják a Profibus-DP-t (decentralizált perifériák) a gyors adatcsere érdekében. Ez a protokoll ideális a Siemens S7{10}}400 PLC-k távoli I/O modulokhoz, frekvenciaváltókhoz és egyéb terepi eszközökhöz való csatlakoztatásához. A Siemens S7{11}}400 Profibus kommunikáció beállítása magában foglalja a megfelelő adatátviteli sebesség kiválasztását (9,6 kb/s-tól 12 Mb/s-ig), egyedi címek hozzárendelését minden egyes eszközhöz, valamint árnyékolt Profibus-kábelek használatát az interferencia csökkentése érdekében. Ipari környezetben a Profibus{13}}DP biztosítja, hogy a kritikus adatok – például a hőmérsékleti értékek vagy a motorfordulatszámok – valós időben érjék el a Siemens S7-400 PLC-t, ami nélkülözhetetlenné teszi az időérzékeny alkalmazásokhoz.
PROFINET a Siemens S7-400 Connectivity számára
Ethernet{0}}alapú protokollként a PROFINET nagyobb sebességet és rugalmasságot kínál, mint a Profibus, így kiváló választás a modern Siemens S7{4}}400 hálózatokhoz. A Siemens S7-400 PLC-k PROFINET-eszközökhöz tudnak csatlakozni a beépített-Ethernet-portok vagy a dedikált PROFINET-modulok segítségével. Ez a protokoll támogatja a valós idejű (RT) és az izokron valós idejű (IRT) kommunikációt is, amely tökéletes olyan összetett rendszerekhez, ahol több Siemens S7-400 PLC-nek és eszköznek kell szinkronizálnia működését. A PROFINET emellett lehetővé teszi az informatikai rendszerekkel való egyszerű integrációt, lehetővé téve a Siemens S7-400 PLC-k távoli felügyeletét és vezérlését egy központi helyről. Az automatizálási rendszereiket bővítő vállalkozások számára a PROFINET több száz eszköz kezelésére való képessége megbízható lehetőséget nyújt a Siemens S7-400 hálózathoz.
MPI (Multi{0}}Point Interface) a Siemens S7-400-hoz
Az MPI egy egyszerű, költséghatékony{0}}kommunikációs protokoll, amelyet kisméretű Siemens S7-400 hálózatokhoz fejlesztettek ki. Általában Siemens S7-400 PLC-k HMI-hez vagy más Siemens PLC-hez (például S7-300 vagy S7-1200) csatlakoztatására használják az alapvető adatcseréhez. Az MPI 187,5 kbps adatátviteli sebességig működik, és busztopológiát használ, ami azt jelenti, hogy több eszköz is megoszthatja ugyanazt a kábelt. Bár nem olyan gyors, mint a Profibus vagy a PROFINET, az MPI könnyen konfigurálható, és minimális hardvert igényel. A Siemens S7-400 MPI protokollproblémáinak elhárítása során a gyakori javítások közé tartozik a címütközések ellenőrzése (minden eszköznek egyedi MPI-címmel kell rendelkeznie), valamint annak biztosítása, hogy a buszlezárók megfelelően legyenek felszerelve a kábel mindkét végén.
Ethernet/IP Siemens S7-400 integrációhoz
Az Ethernet/IP egy másik népszerű protokoll, amely lehetővé teszi a Siemens S7{7}}400 PLC-k számára, hogy szabványos Ethernet hálózatokon keresztül kommunikáljanak. Ezt a protokollt széles körben alkalmazzák az iparágakban, így egyszerű a Siemens S7-400 PLC-k csatlakoztatása a különböző gyártók eszközeihez. A Siemens S7-400 Ethernet konfigurálása magában foglalja a statikus IP-cím, az alhálózati maszk és az átjáró beállítását a PLC Ethernet modulján. A konfigurálást követően a Siemens S7-400 képes adatot cserélni számítógépekkel, szerverekkel és más Ethernet/IP-kompatibilis eszközökkel. Az Ethernet/IP különösen hasznos olyan alkalmazásoknál, amelyek nagy adatátvitelt igényelnek, mint például a termelési adatok naplózása vagy a PLC programok távoli frissítése. A szabványos Ethernet hardverrel való kompatibilitása csökkenti a Siemens S7-400 hálózatok beállítási költségeit is.
Hálózatok beállítása Siemens S7-400 PLC-khez
Hardverkövetelmények a Siemens S7-400 hálózathoz
Ahhoz, hogy megbízható hálózatot építhessen ki a Siemens S7-400 PLC-k számára, speciális hardverkomponensekre van szüksége. A mag a Siemens S7-400 CPU, amely beépített-kommunikációs portokkal (például MPI vagy Ethernet) érkezik, vagy támogatja a Profibus vagy a PROFINET bővítőmoduljait. A Profibus hálózatokhoz Profibus-DP-modulokra, árnyékolt csavart{13}}párú kábelekre és beépített lezárókkal ellátott DP-csatlakozókra lesz szüksége. Ethernet/PROFINET hálózatokhoz a Cat5e vagy Cat6 kábelek, Ethernet switchek és PROFINET modulok elengedhetetlenek. Fontos, hogy olyan hardvert válasszunk, amely kompatibilis a Siemens S7-400 PLC-kkel a csatlakozási problémák elkerülése érdekében – mindig ellenőrizze a gyártó Siemens S7-400 kommunikációs protokollok kompatibilitására vonatkozó specifikációit.
Szoftverkonfiguráció a Siemens S7-400 kommunikációhoz
A Siemens S7-400 hálózatának konfigurálásához Siemens Step7 szoftverre van szükség, amelyet kifejezetten az S7 PLC-k programozására és konfigurálására fejlesztettek ki. A lépések közé tartozik egy új projekt létrehozása a 7. lépésben, a Siemens S7-400 CPU és kommunikációs modulok hozzáadása a hardverkonfigurációhoz, valamint a protokollparaméterek (például címek, adatátviteli sebességek és IP-beállítások) beállítása. Például a Profibus beállításakor Profibus címet rendel a Siemens S7-400 PLC-hez és minden csatlakoztatott eszközhöz, majd összekapcsolja az eszközöket a Step7 projektben. Az Ethernet-konfigurációhoz egyedi IP-címet kell beállítani a Siemens S7-400 számára, és be kell állítani az alhálózati maszkot, hogy megfeleljen a hálózat többi eszközének. A konfigurálás után letölti a projektet a Siemens S7-400 PLC-re, és teszteli a kapcsolatokat a Step7 online diagnosztikai eszközeivel.
A Siemens S7-400 kommunikációs problémáinak elhárítása
Gyakori problémák a Siemens S7-400 hálózattal
Még megfelelő beállítás mellett is előfordulhatnak kommunikációs problémák a Siemens S7-400 készülékkel. A gyakori problémák közé tartoznak a címütközések (amikor két eszköz ugyanazt a Profibus- vagy IP-címet használja), a sérült kábelek vagy csatlakozók, a hibás protokollbeállítások és a hibás kommunikációs modulok. Egy másik gyakori probléma a rossz jelminőség a Profibus hálózatokban, amelyet gyakran árnyékolatlan kábelek vagy hiányzó lezárók okoznak. MPI-hálózatok esetén lassú adatátvitel vagy megszakadhat a kapcsolat, ha a busz túl sok eszközzel van túlterhelve. Ethernet/PROFINET hálózatokban a tűzfalbeállítások vagy a hálózati torlódások megakadályozhatják, hogy a Siemens S7-400 PLC kommunikáljon más eszközökkel.
Megoldások a Siemens S7-400 kommunikációs hibáira
A Siemens S7-400 kommunikációs problémáinak kijavításához kezdje az alapok ellenőrzésével: győződjön meg arról, hogy minden kábel megfelelően van csatlakoztatva és sértetlen, ellenőrizze, hogy minden eszköz egyedi címmel rendelkezik-e, és ellenőrizze, hogy a protokollbeállítások (baud sebesség, IP-cím, alhálózati maszk) megegyeznek-e a hálózaton. Profibus hálózatok esetén használjon Profibus tesztelőt a jel minőségének ellenőrzésére, és biztosítsa, hogy a busz mindkét végén terminátorok legyenek felszerelve. Az MPI protokoll hibaelhárításához csökkentse a buszon lévő eszközök számát, vagy növelje az adatátviteli sebességet, ha lehetséges. Ethernet-problémák esetén ellenőrizze a tűzfal beállításait, hogy engedélyezze a forgalmat a Siemens S7-400 PLC IP-címére, és használja a hálózatfigyelő eszközöket a torlódások azonosítására. Ha egy kommunikációs modul hibás, cserélje ki egy kompatibilis, Siemens S7-400 PLC-ekhez tervezett modulra.
A Siemens S7-400 hálózat előnyei ipari környezetben
Megbízható adatátvitel Siemens S7-400 PLC-kkel
A Siemens S7-400 PLC-k robusztus kialakításukról ismertek, és támogatott kommunikációs protokolljaik megőrzik ezt a megbízhatóságot az ipari környezetben. A Profibus-t és a PROFINET-et úgy tervezték, hogy ellenálljanak az elektromágneses interferenciának, a hőmérséklet-ingadozásoknak és a gyári rezgéssel kapcsolatos gyakori kihívásoknak. Ez biztosítja, hogy a Siemens S7-400 PLC és más eszközök között továbbított adatok pontosak és konzisztensek legyenek, csökkentve a gyártási hibák kockázatát. Legyen szó autóipari összeszerelő sorról vagy erőműről, a Siemens S7-400 PLC-k megbízható kommunikációja biztosítja a kritikus folyamatok zökkenőmentes működését.
A Siemens S7-400 kommunikációs hálózatok méretezhetősége
A Siemens S7{9}}400 hálózatkezelés egyik legfontosabb előnye a méretezhetőség. A vállalkozások növekedésével a teljes rendszer cseréje nélkül könnyedén hozzáadhatnak további eszközöket Siemens S7-400 hálózatukhoz. A Profibus hálózatok szegmensenként akár 127 eszközt is támogathatnak, míg a PROFINET és az Ethernet/IP még több csatlakozást tesz lehetővé. A Siemens S7-400 több protokoll támogatására való képessége azt is jelenti, hogy a vállalkozások integrálhatnak új eszközöket, amelyek különböző protokollokat használnak, például Ethernet/IP érzékelőket adnak hozzá egy meglévő Profibus hálózathoz. Ez a méretezhetőség a Siemens S7-400 PLC-ket hosszú távú befektetéssé teszi a növekvő ipari műveletekhez.
Kompatibilitás ipari eszközökkel
A Siemens S7{3}}400 kommunikációs protokollok kompatibilitása nagy előnyt jelent az ipari felhasználók számára. Ezek a PLC-k zökkenőmentesen működnek együtt a Siemens és más vezető gyártók eszközeivel, beleértve a HMI-ket, érzékelőket, aktuátorokat és frekvenciaváltókat. Akár Siemens HMI-t, akár harmadik fél Ethernet/IP-érzékelőjét{8}}használja, a Siemens S7{9}}400 szabványos protokollok használatával tud vele kommunikálni. Ez a kompatibilitás csökkenti az integrációs költségeket és leegyszerűsíti a rendszertervezést, mivel a felhasználóknak nem kell egyetlen márkájú eszközre korlátozniuk magukat. Például egy gyár használhatja az egyik gyártó Profibus-DP I/O moduljaival ellátott Siemens S7-400 PLC-ket és egy másik gyártó PROFINET HMI-jét, így rugalmas és költséghatékony automatizálási rendszer jön létre.
A Siemens S7{3}}400 PLC-k hálózati képességei és a különféle kommunikációs protokollok támogatása a modern ipari automatizálás sarokkövévé teszik őket. A hálózatok beállításának, konfigurálásának és hibaelhárításának megértésével a vállalkozások maximalizálhatják automatizálási rendszereik hatékonyságát és megbízhatóságát. Akár Profibust használ a gyors terepi kommunikációhoz, PROFINET-et a valós idejű szinkronizáláshoz vagy Ethernet/IP-t az IT-integrációhoz, a Siemens S7-400 PLC-k biztosítják a mai ipari környezetekhez szükséges csatlakozást.
